1,অক্সিজেন জেনারেটরের কাজ করার নীতিঃ
প্রেসার সুইং অ্যাডসরপশন (পিএসএ) পদ্ধতি একটি নতুন অক্সিজেন প্রযুক্তি যা ১৯৭০-এর দশকে দ্রুত বিকাশ লাভ করে। এটি উচ্চ দক্ষতাসম্পন্ন,অত্যন্ত নির্বাচনী শক্ত অ্যাডসরবেন্ট - নাইট্রোজেন এবং অক্সিজেন নির্বাচনী অ্যাডসরবেশনের জন্য আণবিক সিট, বায়ু নাইট্রোজেন এবং অক্সিজেন বিচ্ছেদ। উভয় নাইট্রোজেন এবং অক্সিজেন quadrupole মুহূর্ত আছে, কিন্তু নাইট্রোজেন এর quadrupole মুহূর্ত (0.31 A u65289X অক্সিজেন (0.10 A u65289X চেয়ে অনেক বড়),তাই জীওলাইটের আণবিক সিটের উপর নাইট্রোজেনের শোষণ ক্ষমতা অক্সিজেনের তুলনায় শক্তিশালী (মোলিকুলার সিটের পৃষ্ঠে নাইট্রোজেন এবং আয়নগুলির মধ্যে মিথস্ক্রিয়া শক্তিশালী)অতএব, যখন বায়ু চাপের অধীনে জিওলিট আণবিক ছাঁচ দিয়ে সজ্জিত adsorption বিছানা মাধ্যমে পাস, নাইট্রোজেন আণবিক ছাঁচ দ্বারা শোষিত হয়। অক্সিজেনের কম শোষণের কারণে,এটি গ্যাস পর্যায়ে সমৃদ্ধ হয় এবং অ্যাডসরপশন বিছানা থেকে প্রবাহিত হয়, যাতে অক্সিজেন এবং নাইট্রোজেন অক্সিজেন পেতে পৃথক করা হয়। যখন আণবিক সিট প্রায় স্যাচুরেশন নাইট্রোজেন adsorbs, বায়ু বন্ধ এবং adsorption বিছানা চাপ কমাতে,মোলিকুলার সিট দ্বারা অ্যাডসর্বেটেড নাইট্রোজেনকে ডিসর্বেট করা যায়, এবং আণবিক ছাঁচ পুনর্জন্ম এবং পুনরায় ব্যবহার করা হয়। দুটি বা একাধিক অ্যাডসরপশন বিছানার মধ্যে স্যুইচ করে অক্সিজেন অবিচ্ছিন্নভাবে উত্পাদিত হতে পারে।আর্গন এবং অক্সিজেনের ফুটন্ত পয়েন্ট একে অপরের কাছাকাছি. অতএব, চাপ রূপান্তরকারী adsorption অক্সিজেন উদ্ভিদ শুধুমাত্র 90% ~ 95% একটি ঘনত্ব সঙ্গে অক্সিজেন পেতে পারেন (অক্সিজেনের সীমা ঘনত্ব 95.6% এবং বাকি argon হয়),যা অক্সিজেন সমৃদ্ধি নামেও পরিচিত যখন 99 এর ঘনত্বের তুলনায়.5% বা তার বেশি ক্রায়োজেনিক বায়ু পৃথকীকরণ ইনস্টলেশনে। পুরো সিস্টেমটি নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিতঃ সংকুচিত বায়ু বিশুদ্ধকরণ মডিউল, বায়ু সঞ্চয় ট্যাঙ্ক, অক্সিজেন এবং নাইট্রোজেন পৃথকীকরণ ডিভাইস,অক্সিজেন বাফার ট্যাংক.
2,পিএসএ ইন্ডাস্ট্রিয়াল অক্সিজেন জেনারেটরের প্রযুক্তিগত বৈশিষ্ট্যঃ
- কম্প্রেসড এয়ারটি বায়ু বিশুদ্ধকরণ এবং শুকানোর চিকিত্সা ডিভাইস দিয়ে সজ্জিত, যা আণবিক সিটের পরিষেবা জীবন বাড়িয়ে তুলতে পারে;
- গৃহীত নতুন বায়ুসংক্রান্ত গ্লোব ভালভের দ্রুত খোলার এবং বন্ধের গতি, কোনও ফুটো নেই, দীর্ঘ স্যুইচিং জীবন, পিএসএ প্রক্রিয়াটির ঘন ঘন ব্যবহার এবং উচ্চ নির্ভরযোগ্যতার সুবিধা রয়েছে;
- পারফেক্ট প্রসেস ডিজাইন, নতুন আণবিক সিট নির্বাচন;
- নতুন অক্সিজেন উৎপাদন প্রক্রিয়া গ্রহণ করা, ডিভাইসের নকশা ক্রমাগত অপ্টিমাইজ করা, শক্তি খরচ এবং মূলধন বিনিয়োগ হ্রাস করা;
- সহজ প্রক্রিয়া, কম্প্যাক্ট সরঞ্জাম কাঠামো নকশা, মেঝে স্থান সংরক্ষণ;
- স্থিতিশীল সরঞ্জাম কর্মক্ষমতা, পিএলসি নিয়ন্ত্রণ, স্বয়ংক্রিয় অপারেশন অর্জন করতে পারেন, কম বার্ষিক অপারেশন ব্যর্থতা হার
- স্বয়ংক্রিয়তার উচ্চ ডিগ্রী, দ্রুত গ্যাস উৎপাদন। স্টার্ট, বন্ধ শুধু বোতাম টিপুন, 20 মিনিটের মধ্যে গ্যাস উত্পাদন শুরু;
- কম শক্তি খরচ, কম অপারেটিং খরচ, প্রকৃতি থেকে বিশুদ্ধ বাতাস, শুধুমাত্র সরবরাহ সংকুচিত বাতাস এবং শক্তি সরবরাহ অক্সিজেন উত্পাদন করতে পারেন;
- সরঞ্জাম স্বয়ংক্রিয় অপারেশন, সমগ্র প্রক্রিয়া unatten অর্জন করতে পারেন
- উচ্চ দক্ষতা আণবিক সিট লোডিং, আরো কম্প্যাক্ট, আরো কঠিন, দীর্ঘ সেবা জীবন;
- চাপ, বিশুদ্ধতা, প্রবাহ স্থিতিশীল সামঞ্জস্যযোগ্য, বিভিন্ন কাস্টম চাহিদা পূরণ;
- যুক্তিসঙ্গত কাঠামো, উন্নত প্রক্রিয়া, নিরাপদ এবং স্থিতিশীল, কম শক্তি খরচ;
- বোতলজাত অক্সিজেন এবং তরল অক্সিজেন অপারেশন উচ্চ খরচ তুলনায়, অক্সিজেন তৈরীর মেশিন অক্সিজেন তৈরীর সর্বনিম্ন খরচ আছে।পরিবেশ সুরক্ষা এবং দীর্ঘ সময়ের জন্য জ্বলন সমর্থনঅক্সিজেন তৈরির যন্ত্র ব্যবহার করা সবচেয়ে ব্যয়বহুল;
অক্সিজেন সমৃদ্ধ জ্বলন, শিল্প অক্সিজেন জেনারেটর ব্যাপকভাবে পেট্রোকেমিক্যাল শিল্প, বৈদ্যুতিক চুল্লি ইস্পাত, কাগজ, কাঁচ উৎপাদন, ওজোন তৈরি, জলজ,নিকাশী ব্যবস্থা, বিমান ও মহাকাশ এবং অন্যান্য শিল্প এবং ক্ষেত্র, বিভিন্ন ব্যবহারকারীদের বিভিন্ন প্রয়োজনের জন্য বিভিন্ন শিল্পের অক্সিজেন ব্যবহার, কারণ ব্যক্তিগতকৃত, বিশেষ অক্সিজেন সরঞ্জাম প্রদান,গ্যাসের বিভিন্ন ব্যবহারকারীর প্রয়োজনীয়তা পুরোপুরি পূরণ করে.
পিএসএ শিল্প অক্সিজেন জেনারেটর সিস্টেমের প্রবাহ
- কম্প্রেসড এয়ার এবং এর প্রাক চিকিত্সাঃ প্রায় 0.6-0.7mpa চাপের কম্প্রেসড এয়ার একটি প্রযোজ্য বায়ু সংকোচকারী দ্বারা সরবরাহ করা হয়।কম্প্রেসড এয়ার বড় কণা ধুলো সঙ্গে p- স্তর ফিল্টার দ্বারা অপসারণ করা হয়, কুলিং ড্রায়ার দ্বারা শীতল, এবং মোটামুটি dehydrated. m স্তরের ফিল্টার কণা আকার ≥1um সঙ্গে কঠিন-তরল মিশ্রণ কণা অপসারণ,এইচ-লেভেল ফিল্টারটি শক্ত-তরল মিশ্রিত কণাগুলি দূর করে যার কণার আকার ≥0.01um, এবং সি-লেভেল ফিল্টার তেল এবং জল অপসারণ করে;
- সূক্ষ্ম ডিহাইড্রেশনঃ টুইন টাওয়ার শুকানো, অ্যাডসর্পশন এবং বিশ্লেষণ অল্টারনেটিভ, গভীরতা ডিহাইড্রেশন, বায়ুমণ্ডলীয় শিশিরের পয়েন্ট প্রায় -40 °C শুষ্ক বায়ু হতে পারে;
- ধ্রুব প্রবাহ এবং ধ্রুব চাপঃ বিশুদ্ধ সংকুচিত বায়ু বায়ু বাফার ট্যাঙ্কের মধ্য দিয়ে যায় যাতে অ্যাডসরপশন কলামের জন্য স্থিতিশীল চাপ এবং কাঁচা গ্যাসের প্রবাহ সরবরাহ করা যায়;
- অ্যাডসর্পশন দ্বারা নাইট্রোজেন অপসারণঃ সংকুচিত বায়ু অ্যাডসর্পশন টাওয়ার প্রবেশ করে, একটি টাওয়ার অ্যাডসর্পশন, অন্য টাওয়ার desorption (পুনর্জন্ম), দুটি টাওয়ার সমান্তরাল,কম্প্রেশন অ্যাডসর্পশন এবং ডিকম্প্রেশন রিগ্রেনেশনের বিকল্প, যাতে অবিচ্ছিন্ন অক্সিজেন প্রবাহ পাওয়া যায়;
- স্থিতিশীল প্রবাহ এবং চাপ নিয়ন্ত্রণঃ adsorption পরে, প্রক্রিয়া বাফার ট্যাংক সেট আপ করা হয়, যা প্রক্রিয়া প্রয়োজনীয়তা পূরণ এবং স্থিতিশীল প্রবাহ এবং চাপ নিয়ন্ত্রণ ভূমিকা পালন করে,যাতে বিশুদ্ধতা ≥ ৯০% এবং চাপ ≥ ০ এর সাথে স্থিতিশীল অক্সিজেন প্রবাহ পাওয়া যায়.4 এমপিএ;
- ডিভাইস I, II অ্যাডসরপশন অক্সিজেন ইনপুট ভালভ এবং টাওয়ারের আউটলেট ভালভ এবং উপরের এবং নীচের ভালভ স্বয়ংক্রিয়ভাবে নির্ধারিত সময় অনুযায়ী প্রোগ্রামযোগ্য নিয়ামক দ্বারা,পর্যায়ক্রমে গ্যাস অ্যাডসর্পশন এবং পুনর্জন্মের stripping উত্পাদন. অক্সিজেন জেনারেটরের আউটলেট প্রবাহ এবং অক্সিজেন বিশুদ্ধতা নিয়ন্ত্রণের জন্য অক্সিজেন আউটলেট পাইপলাইনে একটি বল ভালভ ইনস্টল করা হয় এবং প্রবাহ সনাক্ত করতে একটি ফ্লোমিটার ইনস্টল করা হয়,এবং অক্সিজেনের বিশুদ্ধতা এবং শিশির পয়েন্ট সনাক্ত করার জন্য একটি অক্সিজেন নমুনা গ্রহণের বন্দর স্থাপন করা হয়.
নিরাপদ ব্যবহারের জন্য সতর্কতা
- অক্সিজেন একটি বিপজ্জনক গ্যাস যা জ্বলনকে সহায়তা করতে পারে।অতএব, দুর্ঘটনা এড়ানোর জন্য, ঘনিষ্ঠ স্থানে গ্যাসের ফুটো প্রতিরোধ করা উচিত।
- সুরক্ষা, সুরক্ষা চিহ্ন এবং সুরক্ষা ডিভাইসগুলি সরানো, পরিবর্তন বা সামঞ্জস্য করা যাবে না;
- যখন সরঞ্জামটি কাজ করছে, তখন বৈদ্যুতিক বাক্সের দরজা বন্ধ করা উচিত এবং এটি খুলতে নিষেধ করা উচিত;
- মেশিনটি কখনোই অনিরাপদ অবস্থায় চালু করবেন না। যদি সমস্যা পাওয়া যায়, তাহলে এটি চালু করার চেষ্টা করবেন না;
- সর্বোচ্চ কাজের চাপটি সরঞ্জামটির ডিজাইন চাপের চেয়ে বেশি হওয়া উচিত নয় (সরঞ্জামের ডিজাইন পরামিতিগুলির জন্য দয়া করে নাম প্লেটটি দেখুন);
- বৈদ্যুতিক দুর্ঘটনা এড়ানোর জন্য সরঞ্জাম শেলটি গ্রাউন্ডেড হতে হবে এবং গ্যাস ব্যবহার অবশ্যই গ্যাস সুরক্ষা বিধি মেনে চলতে হবে;
- মেশিনকে কখনোই ফ্যাজ ডিফিসিট অবস্থায় চালাবেন না (স্টার্ট দেওয়ার আগে পাওয়ার সাপ্লাইতে পর্যাপ্ত ভোল্টেজ এবং ফ্যাজ নম্বর আছে কিনা তা পরীক্ষা করুন), অন্যথায় এটি সরঞ্জামের ক্ষতি করবে;
- ম্যানুয়ালের পদ্ধতি এবং সতর্কতা অনুসরণ না করা হলে দুর্ঘটনা এবং ব্যক্তিগত সুরক্ষার সম্ভাবনা দেখা দিতে পারে।
- অপারেটরদের স্থানীয় কাজ, অপারেশন এবং নিরাপত্তা প্রবিধান এবং বিদ্যমান কারখানার অভ্যন্তরীণ প্রবিধান মেনে চলতে হবে
সংশ্লিষ্ট সরঞ্জাম প্রবর্তন
এই প্রকল্পে পিএসএ অক্সিজেন উত্পাদন সরঞ্জামগুলির আউটপুট অক্সিজেন এবং অক্সিজেনের পরিমাণ 93±3%। ডু পয়েন্টঃ ≤-60 °C। পিএসএ এর পরে নিম্নলিখিত সরঞ্জাম যুক্ত করা যেতে পারেঃ
- ওজোন তৈরি করতে ওজোন সরঞ্জাম যোগ করুন।
- মিশ্রিত গ্যাসের বিভিন্ন অনুপাত আনুপাতিক ডিভাইস যোগ করে পাওয়া যায়।
বিশুদ্ধ অক্সিজেনের আউটপুটের প্রযুক্তিগত বৈশিষ্ট্য
উৎপাদনঃ২৩৫ এনএম৩/ঘন্টা
বিশুদ্ধতাঃ ৯০% থেকে ৯৩%
চাপ:0.৩ ০.৪ এমপিএ
বায়ুমণ্ডলীয় শিশিরের পয়েন্টঃ-- 60°C (স্বাভাবিক চাপের অধীনে)
তাপমাত্রাঃ স্বাভাবিক তাপমাত্রা

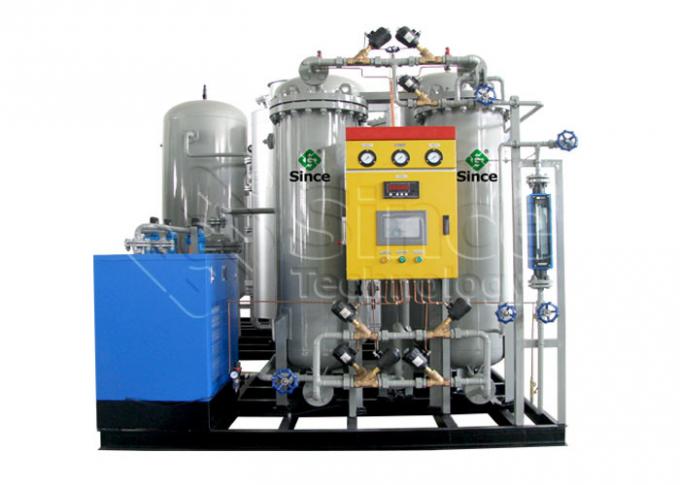

প্রোডাক্টের ছবিঃ

ডেলিভারি তারিখঃ ডিপোজিট পাওয়ার ৭৫ দিন পর
মাসিক উৎপাদনঃ60 সেট/মাস
পেমেন্টের মেয়াদঃ স্বাক্ষরিত পিআই-র বিরুদ্ধে ৩০% আমানত, শিপিংয়ের আগে ৭০% ব্যালেন্স প্রদান করা উচিত।
বিক্রয়োত্তরঃকারখানার সাইট ইনস্টলেশন এবং ডিবাগিং যোগ্যতাসম্পন্ন গ্রহণ
